ลดพลังงานเฉลี่ยกว่า

35%

ลมคุณภาพไร้น้ำมัน ISO 8573-1 Class 0

VSD

AQ

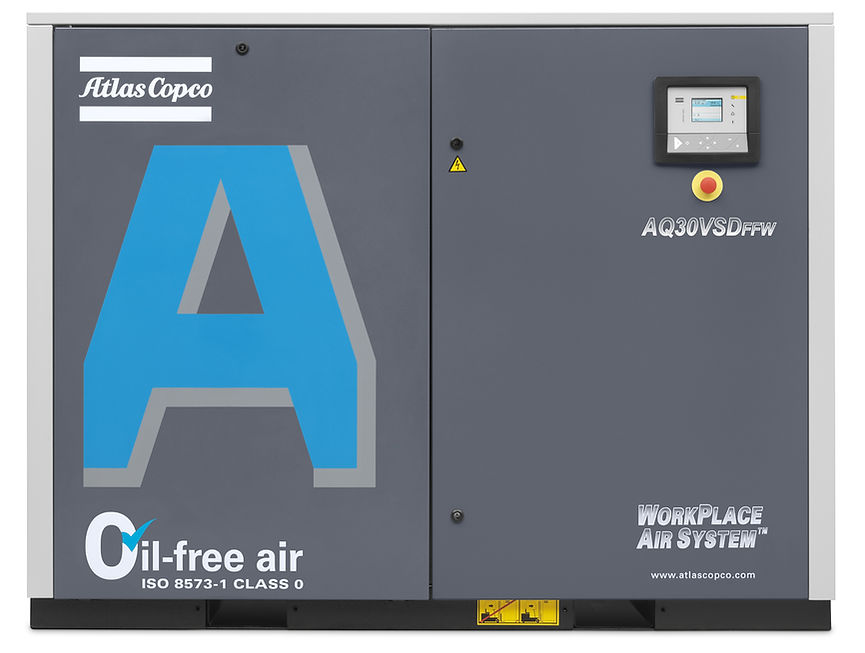

ปั๊มลมชนิดไร้น้ำมัน Complied ISO 8573-1 Class 0

ปั๊มลม Altas Copco ชนิดพิเศษ water injected screw compressor ระบบ oil free ขับเคลื่อนโดยใช้ระบบน้ำ Reverse Osmosis (RO) เป็นตัวระบายความร้อน ตัวเครื่องมาตรฐานมาพร้อม inverter ช่วยในการประหยัดพลังงาน ออกแบบสำหรับอุตสาหกรรมเฉพาะที่ห้ามมีน้ำมันในลมเป็นส่วนประกอบ

Specification

Technology : Water Injected Screw Air Compressor

Size : From 15 kW to 55 kW (20 HP to 75 HP)

Flow : From 47 l/sec to 147 l/sec, From 100 cfm to 311 cfm

Pressure : 7.5 bars - 13 bars

Zero OiL...

Food Application

Beverage Application

Pharma Application

GA VSD NEOS inverter - Original.jpeg
ทำไม AQ VSD สามารถประหยัดพลังงานเฉลี่ยได้ 35%

ปั๊มลม Atlas Copco AQ VSD รุ่นติด inverter ถูกออกแบบมาอย่างพิเศษ จนทำให้เกิดเป็นเครื่องปั๊มลมที่สามารถลดค่าไฟเฉลี่ยได้สูงสุดถึง 35% ด้วยการจัดการองค์ประกอบของเครื่องปั๊มลม ดังนี้

  • Inlet valve แบบใหม่ ลดลมสูญเสียลมจากกระบวนการ unload (blow-off loss)

  • เทคโนโลยี inverter สามารถป้องกันการเกิด peak current ช่วงเครื่องออกตัวได้

  • EMC Filter ติดตั้งมาพร้อมตัว inverter ทำให้คลื่นสัญญานไม่สามารถรบกวนการทำงานการปรับรอบได้

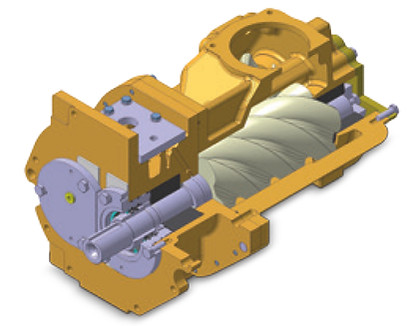

Water Injected Screw Element

Element ออกแบบเป็นชนิด screw single stage ทำงานที่อุณหภูมิต่ำ และมีค่าซ่อมบำรุง ต่ำกว่าระบบปั๊มลม screw element 2 stages



วัสดุ screw element ทำจากเซรามิค และ rotor ทำจาก stainless steel



Housing ของ screw element ทำจาก aluminium bronze ไม่ก่อให้เกิดสนิม



hydrodynamic bearing ออกแบบมาอย่างพิเศษ หล่อลื่นโดยใช้น้ำ RO และไม่จำเป็นต้องมีการอัดจาระบี



สามารถทำแรงดันได้สูงสุดถึง 13 bar

Reverse Osmosis System

Built in ระบบผลิตน้ำ RO (Reverse Osmosis) มาภายในเครื่องปั๊มลม สามารถผลิตน้ำเข้าระบบได้อย่างต่อเนื่อง

ถังแยกน้ำ Separator Vessel

ถัง water separator ออกแบบโดยใช้วัสดุ stainless steel ซึ่งทำหน้าที่แยกน้ำออกจากลม โดยใช้หลักการ centrifugal and gravity force

การระบายความร้อน

ระบบระบายความร้อนสามารถเลือก option ได้ตามความเหมาะสมของหน้างาน โดยแบ่งออกเป็น 2 ชนิด คือ air cooled หรือ water cooled

ระบบควบคุม Elektronikon Graphic Controller

ระบบควบคุม Elektronikon Graphic Controller มาพร้อมการแจ้งเตือน แสดงสถานะของเครื่องปั๊มลมเต็มรูปแบบ สามารถ monitor ระบบออนไลน์ผ่านระบบดาวเทียม SMARTLINK ช่วยให้รู้สถานะของเครื่องจากที่ใดก็ได้ผ่านอุปกรณ์มือถือ

elektronikon graphic front compressor -

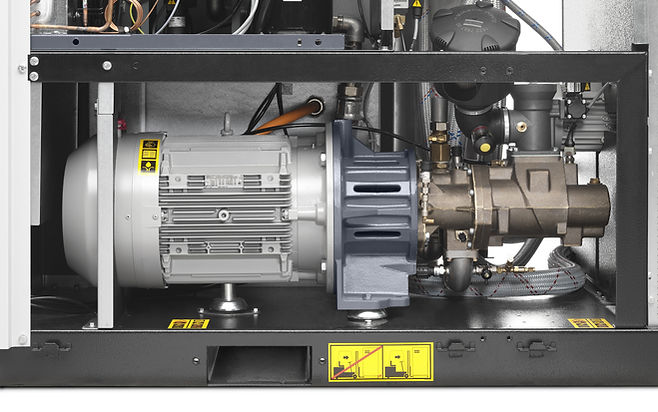

AQ 30 VSD FF - Original (2).jpeg
กรองอากาศเกรดอุตสาหกรรม

Air filter อุปกรณ์กรองอากาศ สามารถดักจับฝุ่นได้ที่อัตราส่วน 3 ไมครอน โดยสามารถดักจับฝุ่นได้สูงสุดที่ 99.9%

Water Filter

อุปกรณ์ water filter ออกแบบโดยคำนึงถึงคุณภาพน้ำที่ถูกกรองก่อนส่งกลับไปที่ screw element สามารถกรองได้สูงสุดที่ 10 ไมครอน ตลอดอายุการใช้งาน

Flow Diagram
